产品名称:JH-1450至JH-3200/AC/PC/PCW-F
    产品介绍


景宏系列主要特点:

》模块化结构设计,可依照客户需求提供机型功能的升级;

》整机传动方式采用独立电机传动;

》特有纸张修正装置;

》增强增宽的上下带传动,适合于瓦楞纸箱;

》整机导板调节电动移动系统,调试便利;

》上、下带板移动采用直线导轨系统,确保移动的机械精度;

》人性化设计的附件安装,简单方便操作;

》一个六角扳手可调试产品,操作便捷;

》压着部齐纸装置及收纸部拍齐装置,可有效改善瓦楞产品的喇叭口现象;

》收纸部压力调节采用气缸式压力系统,便于调节压力,使产品有效粘合;

》触摸屏控制面板;

》遥控器方便操作者远程控制机器的启动与停止。


性能规格:

性能/机型

JH-1200

JH-1450

JH-1700

JH-2100

JH-2300

JH-2800

JH-3200

最大纸张尺寸

1200×1300mm

1450×1300mm

1700×1300mm

2100×1300mm

2300×1300mm

2800×1300mm

3200×1300mm

最小纸张尺寸

420×180mm

420×180mm

420×180mm

520×180mm

520×180mm

520×180mm

520×180mm

适用范围

卡纸300g,瓦楞纸F、E、C、B、A、EB、AB

最大皮带速度

250M/min

250M/min

250M/min

250M/min

250M/min

250M/min

250M/min

机器长

23000mm

23000mm

23000mm

23000mm

23000mm

23000mm

23000mm

机器宽

2400mm

2700mm

2900mm

3400mm

3600mm

4200mm

4800mm

机器高

2000mm

2000mm

2000mm

2000mm

2000mm

2000mm

2000mm

总功率

42KW

42KW

45KW

45KW

45KW

45KW

60KW

最大排气量

0.7m3/min

0.7m3/min

0.7m3/min

0.7m3/min

0.7m3/min

0.7m3/min

0.7m3/min

总重量

15000kg

15500kg

16000kg

16500kg

17000kg

18000kg

20000kg

AC 一般两折盒,及两侧贴边一般及两侧勾底

PC 一般两折盒,及两侧贴边一般及两侧勾底。

PCW 一般两折盒,及两侧贴边一般及四折勾底,六角纸盒。

特殊附件设计,可生产CD盒,梯型盒,盒中盒,三折边式丝袜盒等特殊盒型

本目录仅供参考用,特殊形式可另外设计。

景宏保留上述资料最终解释权。

功能组成:

送纸部

送纸部由独立电机调速驱动系统,真空吸风带,保证纸板输送精确、稳定。


纸张修正部

送纸部送出的纸板经过修正部能纠偏导正,确保输送精度,上压驱动能上下调节,以适应不同纸板厚度。

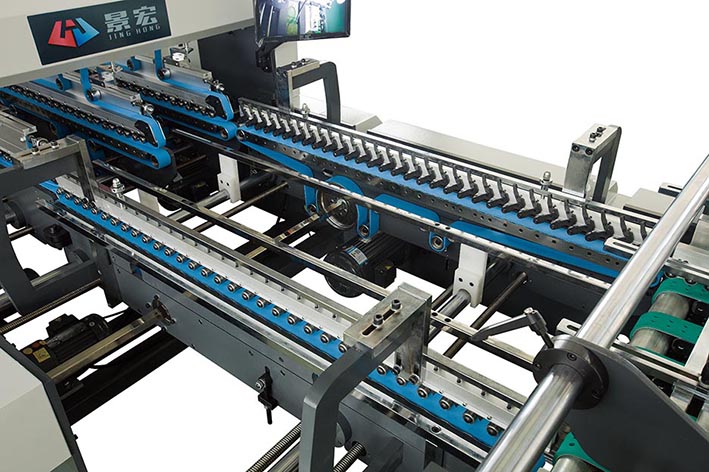

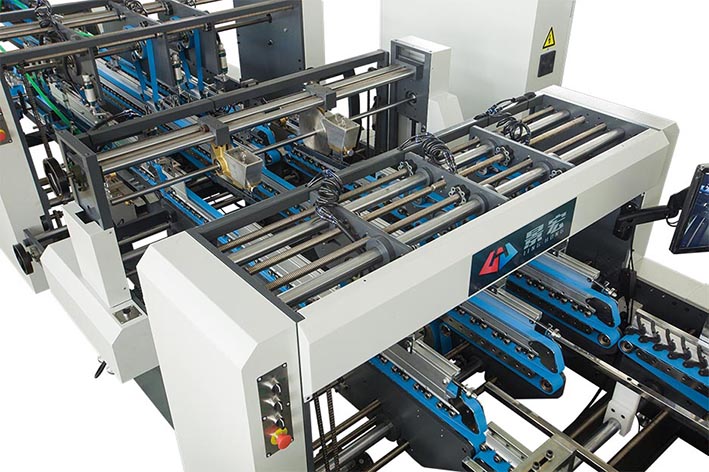

勾底部十后追模块

专门设计后追机构,采用高精度伺服控制系统驱动,实现底部、前勾后追等特殊折叠功能,能满足各种导形盖、四角/六角盒功能。

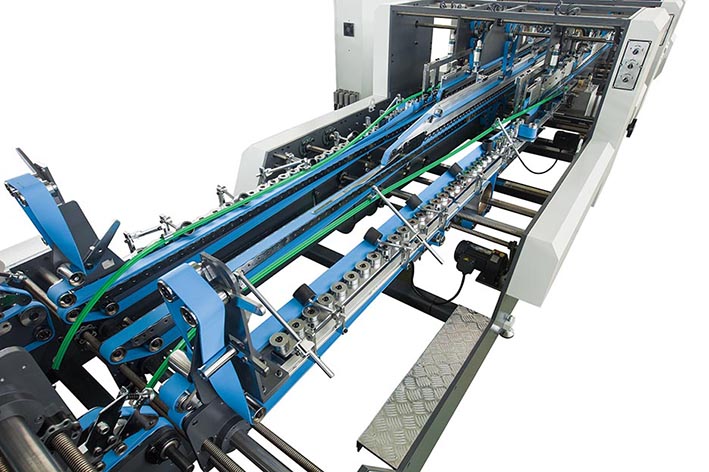

成型部

特有超长本折模块,使纸板在此功能充分舒展后顺势展成型,左右输送带速度可单独调节,以校正箱杯确保直线输送。

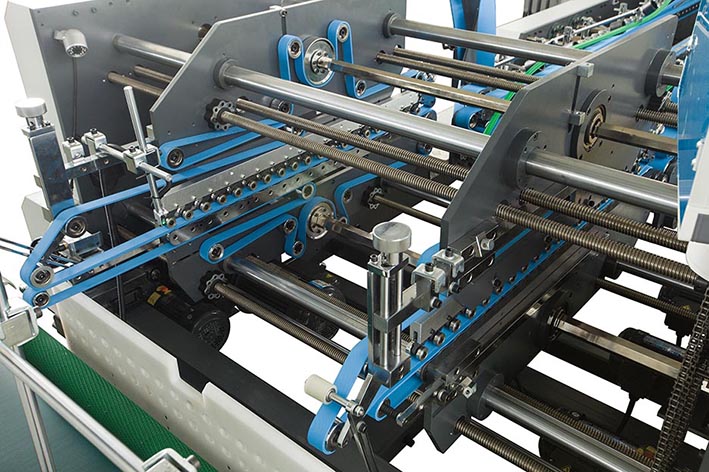

压着部

上下带可前后移动调节,配有修边校正装置,塞纸检测装置。

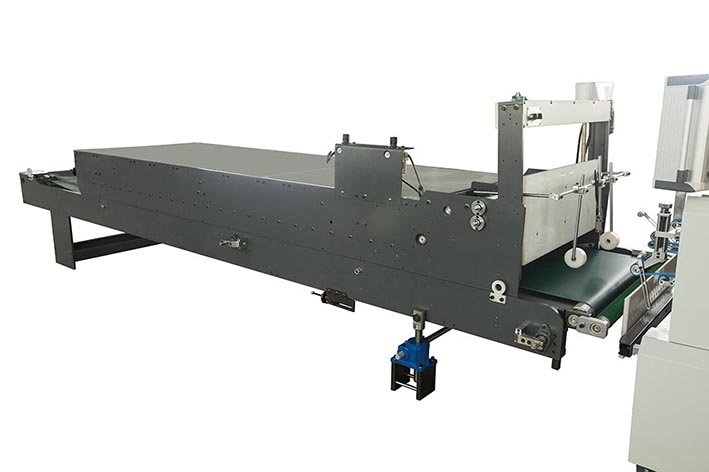

输送部

进入收纸部前进行拍齐修正定位,再次确保已成型箱无喇叭口现象
